產品簡介
WDW-J系列試驗機整機造型由中央工藝美院參與設計，主機框架通過力學有限元分析，使受力更加合理，框架的剛度和強度得到了充分保證。該系列電子萬能試驗機采用高精度步進電機驅動,保證試驗機可以具有1：5000倍以上的減速比

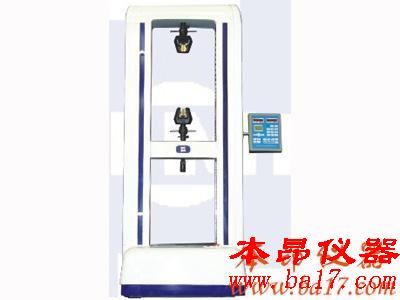

WDW-J系列數顯式電子試驗機詳細介紹?
WDW-J系列試驗機傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久性。
WDW-J系列電子萬能試驗機通過數碼顯示試驗力、變形,液晶顯示位移、速度以及試驗曲線；試驗結果和曲線實時打??；控制輸出方式為：脈沖、電壓和通訊；用戶可以通過USB接口與微機實現通訊，進行復雜的數據處理和分析,具有很強的可擴展功能。
?
WDW-J系列數顯式電子試驗機技術參數?
|
主要技術規格
|
WDW-J50
|
WDW-J20
|
WDW-J10
|
WDW-J5
|
WDW-J2
|
WDW-J1
|
|
特 點
|
采用步進電機調速系統，全數字化測量控制系統
|
采用步進電機調速系統，全數字化測量控制系統
|
|
力值測量范圍
|
*大試驗力的2%-100% (全程不分檔測量)
|
|
試驗力準確度
|
優于示值的±1%（精密級±0.5%）
|
|
變形測量準確度
|
在引伸計滿量程的2%-100%范圍內，優于示值的±1%(變形全程不分檔測量)
|
|
橫梁位移測量
|
分辨率高于0.01mm
|
|
橫梁速度范圍
|
0.1-500mm/min
|
0.1-500mm/min
|
|
試驗空間寬度
|
400mm
|
|
|
主機外形尺寸
|
1685*720*530
|
1430*500*400
|
|
夾具形式
|
楔形、平板及用戶提出的其它夾具
|
|
重量
|
350
|
150
|
